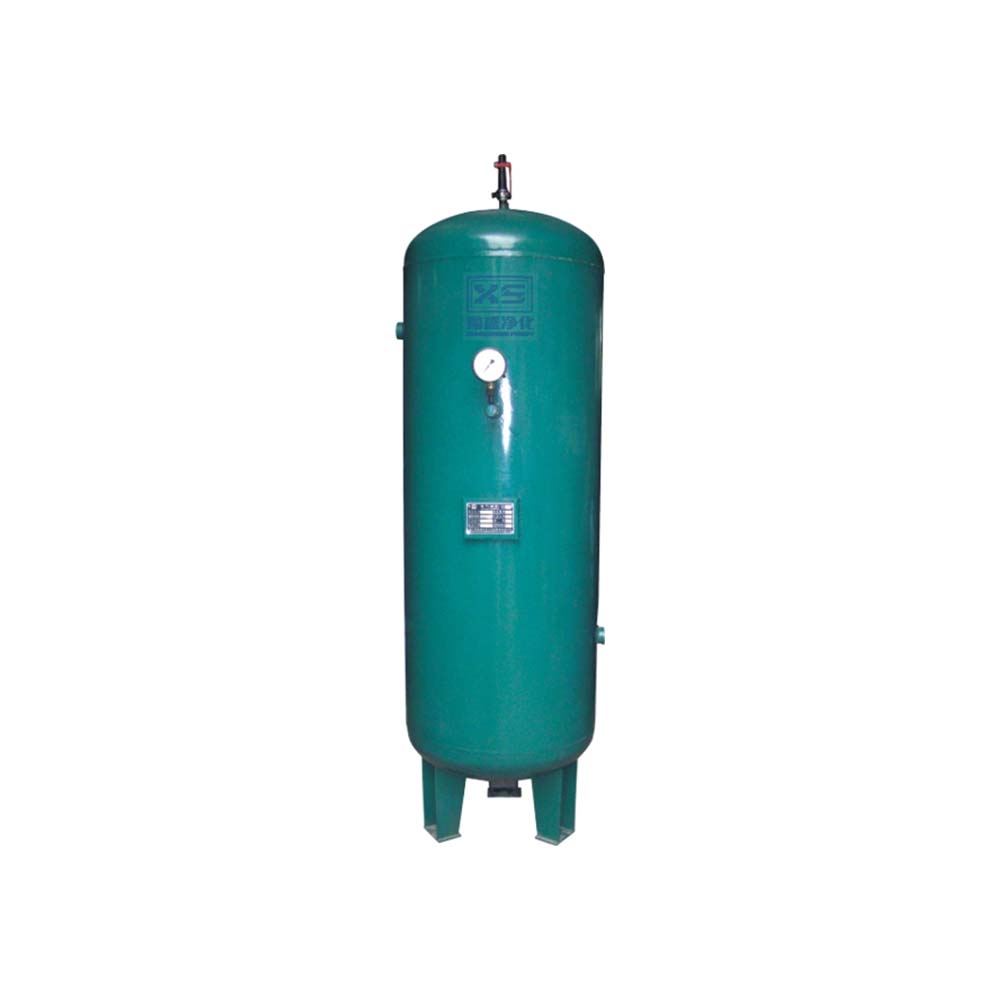

يمكن لخزان استقبال الهواء تخزين حجم معين من الهواء المضغوط، مما يوفر خط الأنابيب بإمداد قصير المدى لإكمال العمليات الهوائية اللازمة عند توقف ضاغط الهواء. بالإضافة إلى ذلك، يمكنه القضاء على تذبذبات الضغط الناتجة عن الضواغط الترددية، مما يثبت ضغط إمداد الهواء. يمكن للمستخدمين اختيار سعة الخزان بناءً على حجم التخزين المطلوب باستخدام الصيغة التالية:
V – حجم خزان استقبال الهواء (m³)
Q – حجم تفريغ ضاغط الهواء (m³/min)
P – ضغط الهواء (kg/cm²)
n – معامل الخزان، عادة يُؤخذ بين 1–3
| الحجم (m³) | 0.3 | 0.6 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 |
| القطر الداخلي (مم) × الارتفاع (مم) | 550*1594 | 700*1907 | 800*2327 | 900*2564 | 1000*2786 | 1000*3306 | 1200*2946 | 1400*3032 | 1400*3702 |
| الحجم (m³) | 6.0 | 8.0 | 10 | 12 | 15 | 20 | 25 | 30 | 40 |
| القطر الداخلي (مم) × الارتفاع (مم) | 1400*4332 | 2000*3156 | 2000*3756 | 2000*4356 | 2200*4533 | 2400*5250 | 2400*6150 | 2500*6710 | 2500*8890 |
ملاحظة:
1. تتوفر ضغوط العمل بقيم 0.8 MPa، 1.0 MPa، 1.3 MPa، 1.6 MPa، 2.5 MPa، 3.0 MPa، 4.0 MPa، 6.0 MPa، إلخ، ويمكن اختيارها وفقًا للمتطلبات.
2. تشمل مواد الخزان: الفولاذ الكربوني، والفولاذ منخفض السبائك، والفولاذ المقاوم للصدأ. بالنسبة للأحجام من 0.3 m³–2 m³، يمكن أن تكون وصلات الدخول والخروج مزودة بخيط أو فلانجة حسب تفضيل المستخدم.
3. تم توفير الأبعاد التفصيلية في الرسومات المرفقة؛ المنتج الفعلي هو المرجع النهائي.
