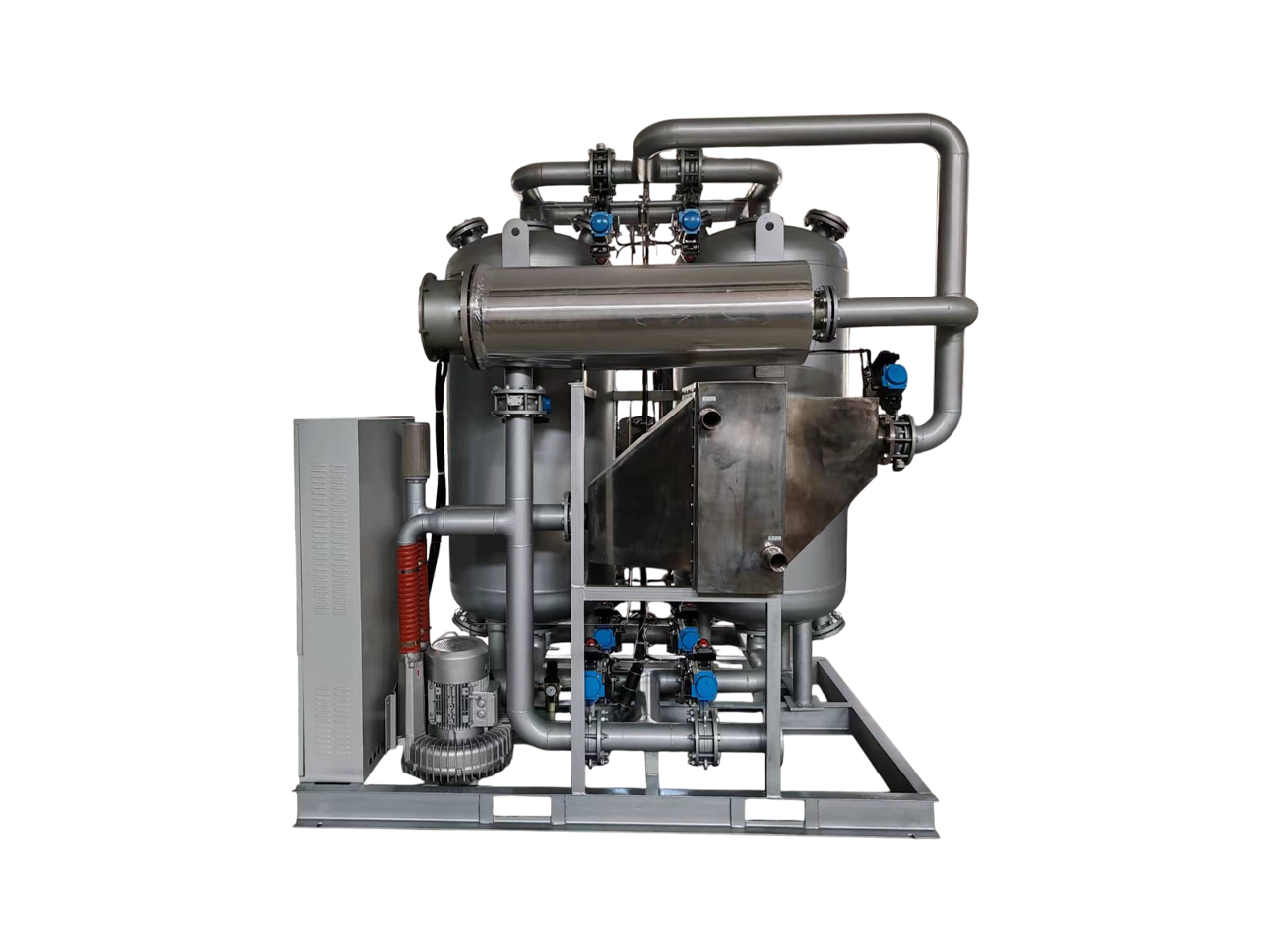

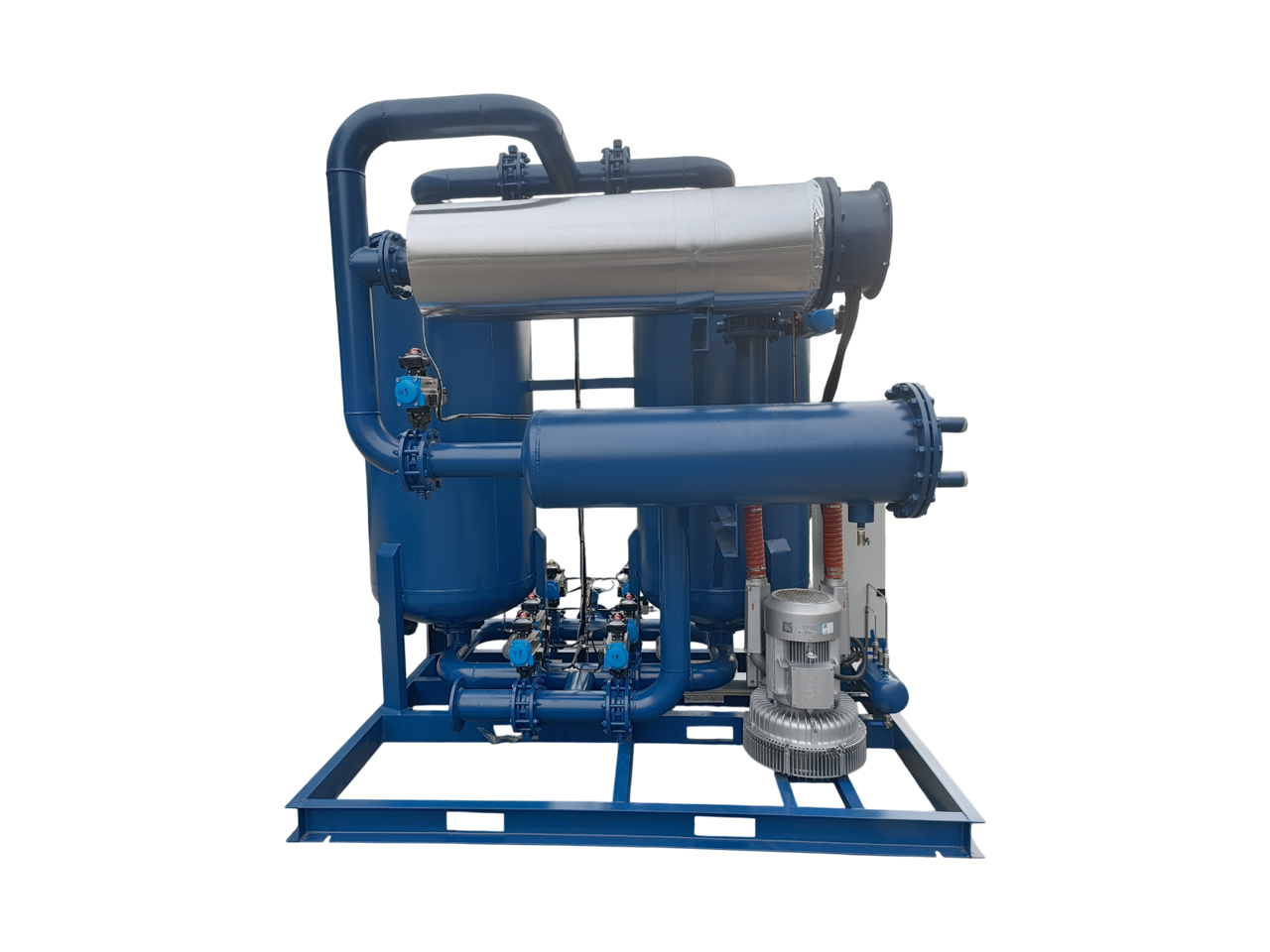

كمثال، عند وضع البرج A في وضع التجفيف والبرج B في وضع التجديد الحراري — يدخل الهواء المضغوط ويفتح صمام التحويل الهوائي للمدخل (رقم 1). يتدفق الهواء المضغوط الرطب إلى البرج A للتجفيف ثم يمر عبر صمام فحص العادم ليخرج الهواء الجاف. يخضع البرج B للتجديد الحراري: يسحب المروحة الهواء المحيط، الذي يمر عبر السخان ويُسخن. يتدفق الهواء المجدد عبر صمام التجديد (رقم 10) إلى البرج B، مزيلًا الرطوبة من المادة الماصة لتجديدها. وأخيرًا، يتم تفريغ الهواء عبر صمامات العادم الهوائية (رقم 4–5). مع استمرار التسخين، ترتفع درجة الحرارة في البرج B تدريجيًا. بعد فترة التسخين المحددة، ينطفئ السخان، ويتم تبريد الهواء المجدد في دورة مغلقة — هذه هي مرحلة التبريد. يعمل النظام بثبات وفقًا للدورة المحددة مسبقًا.
| النموذج XS- | 15 GXF | 20 GXF | 25 GXF | 30GXF | 40 GXF | 50 GXF | 60 GXF | 80 GXF | 100 GXF | 120 GXF | 150 GXF | 200 GXF | 250 GXF | 300 GXF | 350 GXF | |
| معدل تدفق الحجم الاسمي (m3/min) | 17 | 22 | 27 | 32 | 45 | 55 | 65 | 85 | 110 | 130 | 160 | 210 | 260 | 320 | 360 | |
| قدرة التسخين (KW) | 12 | 15 | 18 | 21 | 25 | 30 | 40 | 45 | 55 | 78 | 90 | 110 | 130 | 150 | 180 | |
| قدرة المروحة (KW) | 4.0 | 4.0 | 5.5 | 5.5 | 7.5 | 7.5 | 9.0 | 11 | 13 | 25 | 25.8 | 34.5 | 43.2 | 51.8 | 59.2 | |
| الأبعاد الكلية（mm） | الطول | 2100 | 2100 | 2130 | 2230 | 2400 | 2620 | 2720 | 2850 | 3000 | 3560 | 3700 | 3900 | 4300 | 4800 | 5500 |
| العرض | 1200 | 1200 | 1250 | 1350 | 1580 | 1650 | 1870 | 1950 | 1980 | 2400 | 2500 | 2600 | 2700 | 2850 | 3100 | |
| الارتفاع | 2100 | 2200 | 2258 | 2540 | 2700 | 2820 | 2830 | 2850 | 2950 | 3050 | 3100 | 3200 | 3300 | 3400 | 3600 | |
| حجم أنبوب الدخول والخروج | DN65 | DN80 | DN80 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 | DN150 | DN200 | DN200 | DN200 | DN250 | DN300 | |
| تدفق ماء التبريد | 2.5 | 3.0 | 3.5 | 4.0 | 5.5 | 7.0 | 8.0 | 10.0 | 12.5 | 15.0 | 19.0 | 27.0 | 33.0 | 39.0 | 45.0 | |
| الوزن（kg） | 1300 | 1500 | 1850 | 2200 | 2800 | 3230 | 4000 | 5450 | 6420 | 7150 | 9350 | 11400 | 14200 | 16800 | 19000 | |
ملاحظة:
1. التكوينات الاختيارية: 1. مقياس نقطة الندى، 2) وظيفة التحكم في نقطة الندى، 3) إنذار عمل خاطئ، 4) أنابيب تجاوز للوحدة بالكامل، 5) مرشحات أمامية/خلفية مثبتة على الوحدة، 6) PLC، شاشة لمس، ومكونات أخرى من علامات تجارية مثل Siemens أو ABB، 7) خيارات الاتصال من RS485 I/O، Profibus، Modbus إلى Ethernet.
2. التخصيص متاح لضغوط هواء الدخول التي تتجاوز 1.0 MPa، البناء الكامل من الفولاذ المقاوم للصدأ، طرق التسخين بالبخار أو حرارة نفايات أخرى، معالجة وسائط غير مضغوطة، وتطبيقات خاصة أخرى.
3. المعلمات الفنية قابلة للتغيير؛ المنتج الفعلي هو المرجع دون إشعار إضافي.
| عامل التصحيح | |||||||
| درجة حرارة ضغط التشغيل (℃) | 0.45MPa | 0.5MPa | 0.6MPa | 0.7MPa | 0.8MPa | 0.9MPa | 1.0MPa |
| ≤35 | 0.67 | 0.74 | 0.86 | 1.00 | 1.09 | 1.21 | 1.33 |
| 40 | 0.51 | 0.56 | 0.65 | 0.74 | 0.83 | 0.93 | 1.02 |
| 45 | 0.40 | 0.43 | 0.50 | 0.57 | 0.64 | 0.71 | 0.78 |
| 50 | 0.31 | 0.34 | 0.39 | 0.45 | 0.50 | 0.55 | 0.61 |
